球磨机衬板的作用-材质-形状介绍

球磨机衬板是球磨机设备的主要配件之一，根据衬板材质的不同，形状的不同，可使球磨机广泛用于选矿、水泥、硅盐酸制品、新型建筑材料、耐火材料及玻璃陶瓷材料的研磨作业。那么球磨机衬板有什么作用？有哪些材质？又有哪些形状呢？

一、球磨机衬板的作用

球磨机衬板装于球磨机筒体的内壁上，是保障球磨机正常运转的配件之一。球磨机筒体衬板主要有两个作用：

其一、球磨机衬板能够承受研磨介质及物料撞击摩擦，避免对筒体的直接冲击和摩擦做工，起到了保护筒体的作用。

其二，球磨机衬板有多种不同形式，可利用其调整筒体内磨矿介质的运动状态，来增强研磨介质对物料的磨碎作用，提高磨碎效率。

二、球磨机衬板材质

目前，常用的球磨机衬板材料多为金属衬板和耐磨橡胶衬板，会根据球磨机仓内处理物料的运动状体不同，选择适合的球磨机衬板材质。

1、金属球磨机衬板

金属球磨机衬板常用的主要有高锰钢衬板和高铬铸铁衬板。

高锰钢衬板：算是一代耐磨材料，主要的化学成分中锰含量约为12~14%，抗冲击性强，其冲击力可加工硬化，由原始表面硬度为HRC20~HRC25提升到HRC40以上，冲击值可达700Nm/cm2。

虽冲击性强，但在应用中其硬化程度并不充分，不能承受高强度撞击。另外，高锰钢衬板的屈服强度低，易产生塑性变形，使衬板凸起，严重时会拉断安装螺栓，拆卸困难。

高锰钢衬板总寿命约在5000-6000小时左右，多用于中、小型球磨机中，基本不用于大型球磨机中。

高铬铸铁衬板：耐磨性比高锰钢高2倍以上，是耐磨性能强，寿命长、且价格高的耐磨材料。虽然它的各方面条件都比较好，但也因此，其价格昂贵，在诸多领域受到了限制。

高铬铸铁根据铬元素的不同还可分为中铬铸铁、低铬铸铁，是一种性能优良而受到特别重视的抗磨材料。高铬铸铁耐磨性比高锰钢高2倍以上，同时它还兼有良好的抗高温和抗腐蚀性能，但韧性及抗裂纹倾向比高锰钢和中、高碳合金差。

高铬铸铁衬板多用于大型球磨机中，在中小型球磨机中多作为粗料仓衬板使用。

低铬铸铁其韧性及耐磨性比高铬铸铁差，一般适用于小型磨机的细仓衬板。

2、耐磨橡胶球磨机衬板

耐磨橡胶衬板是新一代耐磨材料，耐磨性能可达到128%，回弹达到80%、抗拉强度达到23.5MP、撕裂强度达到168N/mm。其特性得益于橡胶材料，具有良好的回弹性，抗疲劳性，抗化学腐蚀性能以及吸震性能等。

据不完全统计，耐磨橡胶衬板的耐磨性能较比高猛刚衬板高1.5~4倍左右，因此，耐磨橡胶衬板的使用寿命更长，更换衬板的周期更长，从而提高了球磨机的作业率，降低了球磨机的检修率及成本。

另外，耐磨橡胶衬板的单块质量轻，一般，高锰钢、铸铁等金属材质的衬板，单块质量在50kg左右，耐磨橡胶衬板的单快质量仅20kg左右，很大程度上减缓了工人在拆卸安装方面的工作强度，也降低了球磨机整体运行的能耗约5%-10%。

但是，耐磨橡胶衬板的抗冲击性较差，不适于干磨环境，不耐高温，不适于球磨机粗料仓使用。可在粉磨仓、细磨仓、湿法磨矿等环境使用。

除了上述常用的三种衬板材质外，还有磁性衬板、合金钢衬板、铸石衬板等。

三、球磨机衬板形状

球磨机衬板的形状根据不同需求，可分为楔形、波形、平凸形、平形、阶梯形、长条形、船舵形、K形橡胶衬板和B形橡胶衬板等9大类型。其中常用的主要有以下几种：

1、波形球磨机衬板

波形球磨机衬板是在平衬板上铸成断面为一个波节状的衬板。对于一个波节，上升部分对提升研磨体是很有效的，而下降部分却有些不利的作用。

波形衬板带球能力强，因其形状，有时也会出现物料滑动现象，但能避免将某些物料抛起过高的现象。

2、平凸形球磨机衬板

平凸形球磨机衬板是在衬板上铸成断面为半圆或梯形的凸棱，其做用与压条一致，平凸形衬板具有较大的刚性，可以用延展性较大的材料制作。而用这种材料制作压条衬板时，压条将要弯腰弓背，拉断螺栓，而平凸形衬板不会出现这样缺陷。

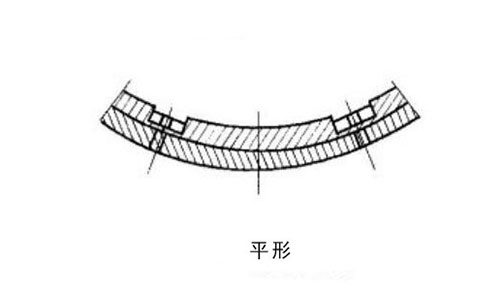

3、平形球磨机衬板

平形球磨机衬板是同等厚度的衬板，有些衬板为表面刮花，有些衬板铸有一些花纹。该种衬板对物料的作用，主要是依赖衬板与物料之间的静摩擦，在研磨过程中易出现物料滑动现象，降低研磨质量，但可增加研磨作用，因此，球磨机平形衬板多用于细磨仓磨料。

4、阶梯形球磨机衬板

阶梯形球磨机衬板具有特殊的形状，它使钢球与衬板之间不仅有摩擦作用，而且增加了球与衬板之间的粘着力。

梯形衬板会对简体内的外层介质及靠近外层的部分介质产生较为明显的提升效果，从而使得这一部分的介质获得抛落运动，剩余的靠近内层的运动介质将处于泻落运动状态。

5、长条形球磨机衬板

长条形球磨机衬板可以完全避免在衬板上产生环向磨损沟槽，能大大降低研磨体与衬板的金属消耗。其中的半球体的直径应为该仓上限球径的2/3，半球的中心距不大于该仓平均球径的两倍，半球应成三角形排列，以利阻止钢球沿筒体滑动。

6、橡胶球磨机衬板

橡胶球磨机衬板采用无螺栓固定的前提条件是筒体要有足够的刚度，而且要求内表面光滑、圆整，衬板长、宽公差控制在 1mm 之内，衬板要有足够的强度、平整的外形、均匀的质量和足够的耐磨性。

橡胶寿命要超过钢衬板，并且节约电耗，使其下降5%-10%；衬板无环向缝隙，料浆不易冲刷筒体，为此保护了筒体；衬板螺栓不易折断，衬板安装紧密不漏料浆；橡胶衬板轻便，便于检修，操作安全，能减少磨机噪声，改善劳动条件。

上述针对球磨机衬板的作用，球磨机衬板材质及衬板形状进行了简要的介绍，想要了解跟多球磨机衬板或购买球磨机衬板，可咨询鑫海矿装。另外，在选购球磨机时，鑫海矿装可通过选矿试验进行球磨机选型，这样可以针对处理物料的性质为您配置符合情况的球磨机设备及球磨机衬板材料。
