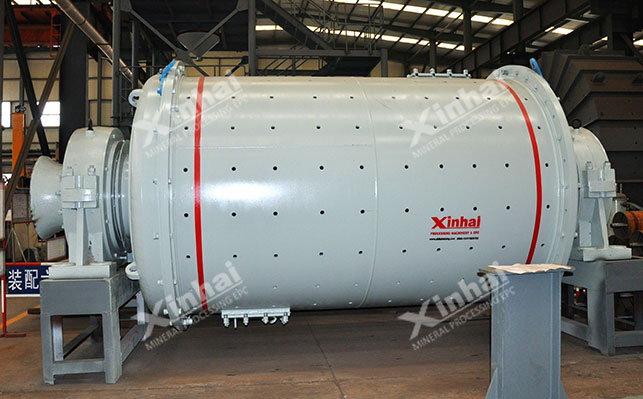

格子型球磨机设备介绍

格子型球磨机是球磨机设备的一种，因其排矿处特殊的格子板设计，被命名为格子型球磨机或格子球磨机。该种球磨机能够利用格子板进行强制排矿，生产过程中能有效避免过磨现象。下面为们从其结构特性、工作原理、优劣势及类型几方面来了解格子球磨机吧。

格子型球磨机结构特性

格子型球磨机的结构主要由筒体、给矿部、排矿部及主轴承、润滑系统、传动系统等部分组成。其中筒体内镶有耐磨衬板，筒体两端配有法兰盘，球磨机的端盖则由螺栓连接在法兰盘上；给矿部主要包括端盖、中空轴颈及给矿器三部分。

格子型球磨机工作原理

格子型球磨机在工作过程中，筒体内的物料在给矿端的压力下向着排矿端运动，在排矿端的格子板上设有梯形排矿孔，达到磨矿细度的物料可通过排矿口进入格子板后边的扇形室，在扇形室随筒体转动过程中矿浆被提升到高处，然后沿壁流入排料中空轴颈而排出。

格子型球磨机优劣势

优势：

1、因其格子型球磨机的排矿液面较低，物料能有效及时排出，不会占据球磨机工作容积，同时，因格子型球磨机受格子板上排矿孔的限制，筒体内干球不会随着物料一起排出，有效提高了磨矿效率。

2、由于格子型球磨机排料端的矿浆面低于排料中空轴颈的矿浆面，因此能及时排出已磨细的合格物料，过磨损的可能性小。

3、格子型球磨机的排料端格子板能有效阻碍钢球排出，因此，格子型球磨机可以装较多的小型钢球。小钢球的数量多可以增大钢球与矿石颗粒的接触面积以及单位时间内矿石颗粒被钢球冲击的次数。

4、格子型球磨机的转速较高，钢球在球磨机内做抛落运动。波形衬板将钢球和物料提升至较高的高度后沿抛物线落下时产生巨大的冲击力，磨矿效果较好。

劣势：

1、由于格子型球磨机的排料速度快，在球磨机内停留的时间短，因此磨矿产物的粒度较粗，在选矿厂中多用于粗磨作业。

2、格子型球磨机的排料端结构较为复杂，因此格子型球磨机价格较高且安装较复杂。

3、格子型球磨机在物料排出时，需要通过格子板的孔，一些大小与格子板孔相似的矿石颗粒易堵塞格子孔。因此易出现堵塞现象，降低排矿速度，或可能发生“涨肚”现象。

格子型球磨机类型

根据磨矿环境的不同，格子型球磨机可分为干式格子球磨机和湿式格子球磨机两种，其中干式格子型球磨机多为两仓或多仓球磨机设备，仓内设有阶梯衬板或波纹衬板。湿式格子型球磨机在工作时，筒体内需加入适量的水或无水乙醇，要确保磨矿物料的浓度（水量由物料性质决定）。

除此外，针对格子型球磨机类型，鑫海矿装还研发了一种节能格子型球磨机（湿式），该种格子球磨机在原基础上做了一些改动，例如，筒体衬板改为了沟槽式环形衬板，有效增加了球矿的接触面积，加强研磨作用，降低了能耗；滚动轴承替代滑动轴承，轴承采用迷宫式密封滚动轴承呈线性接触，摩擦力远远小于面面接触的滑动轴承；增设带慢速传动装置，同步电机传动适配与400kw以上球磨机，采用专用的TDMK型低转速同步电机，通过气动离合器与小齿轮轴连接，实现单级减速传动，驱动筒体转动，可实现电动机- 主机分段启动(“软启动”)，改善启动条件，并起到超负荷保护作，整体上较比常规格子型球磨机节能20%~30%。

格子型球磨机应用范围

格子型球磨机的应用范围较广，可用于处理各种金属、非金属矿物，除此外还可在化工、水泥、建筑等工业领域应用。

湿式格子型球磨机（包括节能型）：处理的常见金属、非金属矿物包括金矿、银矿、铜矿、铁矿、钼矿、磷矿、长石矿、萤石矿、稀土矿等。应用时，需确保物料遇水不会导致最终产品质量受影响即可。

干式格子型球磨机：一般情况下，干式球磨机多适于处理遇水会发生反应的物料，例如水泥、大理石等建筑石料，或是要求以粉末形式来进行存贮和销售的产品。另外，如果选厂位于干旱地区、水资源较匮乏，出于节约用水考虑，也可采用干式球磨机。
